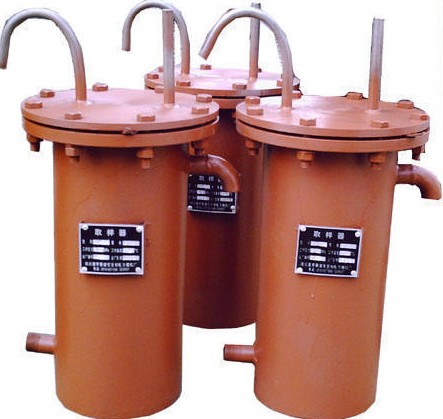

| 取样冷却器
|
| 产品名称：取样冷却器 |
|
| 浏览次数： |
|
 产品详细介绍 |
|
一、取样冷却器概述
取样冷却器用于锅炉房或发电厂内汽水化验取样冷却， 分炉水取样器、蒸汽取样器、给水取样器、疏水取样器、凝结水取样器。取样冷却后对给水质进行分析化验，锅炉及热力系统中的水大都温度较高，而高水温不便于取样，也不便于测定，在取样中应加以冷却，所以要把取样点的样品引进取样冷却器进行冷却，一般要求保证流量在500-700mL/min时，样品能冷取到30度以下，满足中华人民共和国电力行业DL/T 457—91的标准。
二、取样冷却器及系统
1、取样器管材均采用不锈钢管，不能用碳钢管或黄铜管，以免样品在取样过程中被导管中的金属腐蚀产物污染。
2、取样管分单盘管式和双重套管式。
3、取样冷却器应具有结构紧凑、传热效率高、清洗方便、使用寿命长等优点。
4、大型锅炉一般采用集中式取样分析装置，
5、取样点及位置见表。
| 项目 |
取样点名称 |
取样点位置 |
| 给水 |
除氧器后给水 |
每根给水箱出口管 |
| 省煤器进口给水 |
省煤器进口 |
| 炉水 |
分段蒸发锅炉炉水 |
按锅炉厂要求 |
| 饱和蒸汽 |
分段蒸发锅炉饱和蒸汽 |
| 再热器 |
高低温再热蒸汽 |
| 过热器 |
过热蒸汽和减温器蒸器 |
| 凝结水 |
分段蒸发锅炉凝结水 |
凝结水出口 |
| 疏水 |
加热器疏水 |
加热器疏水出口 |
| 疏水箱疏水 |
疏水箱疏水出口 |
| 暖风器疏水 |
暖风器疏水出口 |
| 生产回水 |
回水箱回水 |
每根回水管及出口 |
| 减温水 |
自制冷凝水 |
自制冷凝水管 |
三、取样冷却器订货说明
1：冷却器管程的工作压力与样品进口温度。
2：冷却取样后达到的温度（一般取样温度为35度左右）。
3：一般电厂选型常为：QYL-159/0.32、QYL-219/0.40和QYL-273/0.54。
4：是否需组合式。
四、取样冷却器规格型号
|
规 格 型 号 |
管内压力MPa |
管内温度℃ |
冷却面积m2 |
取样管 |
|
QYL-133/0.25 |
<6.5 |
0-300 |
0.25 |
Ø10x1.5
Ø10x2
Ø12x1.5 |
|
QYL-159/0.32 |
0.32 |
|
QYL-219/0.45 |
0.45 |
|
QYL-273/0.54 |
0.54 |
Ø16x2
Ø18x2 |
|
QYL-219/0.69 |
<12.5
双盘管 |
300-540 |
0.69 |
|
QYL-273/0.92 |
0.92 |
|
|

| |
| |
|
|
|
|
